クラスタネットワーキングイメージの選び方
注意 : 本コンテンツ内の画面ショットは、現在のOCIコンソール画面と異なっている場合があります。
クラスタネットワーキングイメージ は、ベースOSに Oracle Linux を採用し、 クラスタ・ネットワーク への接続に必要な以下のソフトウェアが予めインストールされています。
- Mellanox OFED
クラスタ・ネットワーク にインスタンスを接続するNIC（NVIDIA Mellanox ConnectX）のドライバーソフトウェアです。 - WPAサプリカント
インスタンスが クラスタ・ネットワーク に接続する際行われる802.1X認証（※1）のクライアントソフトウェアです。 - 802.1X認証関連ユーティリティソフトウェア
インスタンスが クラスタ・ネットワーク に接続する際行われる802.1X認証に必要な機能を提供するユーティリティソフトウェアです。 - クラスタ・ネットワーク 設定ユーティリティソフトウェア
クラスタ・ネットワーク 接続用ネットワークインターフェース作成等の機能を提供するユーティリティソフトウェアです。
※1）802.1X認証の仕組みは、 ここ のサイトが参考になります。
また クラスタネットワーキングイメージ は、以下の観点で異なる用途のものが用意されています。
- 802.1X認証関連ユーティリティソフトウェアと クラスタ・ネットワーク 設定ユーティリティソフトウェアの提供方法
Oracle Cloud Agent （以降 OCA と呼称）HPCプラグインとして提供するか、個別のRPMパッケージとして提供するかによる違いです。 - 対象のシェイプ
HPCシェイプ（※2）用（HPC クラスタネットワーキングイメージ ）か、GPUシェイプ（※3）用（GPU クラスタネットワーキングイメージ ）かの違いで、GPU クラスタネットワーキングイメージ はNVIDIA GPUドライバがインストールされています。 - ベースOSの Oracle Linux バージョン
バージョン7系か、バージョン8系かによる違いです。
※2）BM.HPC2.36 と BM.Optimized3.36
※3）BM.GPU4.8 と BM.GPU.A100-v2.8
以降では、用途毎に用意している クラスタネットワーキングイメージ の一覧と、選択した クラスタネットワーキングイメージ をインスタンスデプロイ時に指定する方法を解説します。
本章は、前章で説明した用途毎に用意している クラスタネットワーキングイメージ の一覧を下表にまとめます。
自身の用途に合わせて適切なものを選択し、 マーケットプレイス から入手します。
| No. | 対象シェイプ | Oracle Linux バージョン |
ユーティリティ 提供方法 |
OFED バージョン |
GPU/CUDA バージョン |
イメージ名の先頭 | マーケットプレイス URL（※4） |
|---|---|---|---|---|---|---|---|
| 1 | HPCシェイプ | 8.9 | OCA HPC プラグイン |
23.10 | - | OracleLinux-8-OCA-RHCK-OFED-23.10-2.1.3.1-2024.03.15-0 | Link |
| 2 | 7.9 | OCA HPC プラグイン |
23.10 | - | OracleLinux-7-OCA-RHCK-OFED-23.10-2.1.3.1-2024.03.15-0 | Link | |
| 3 | 8.8 | OCA HPC プラグイン |
5.8 | - | OracleLinux-8-OCA-RHCK-OFED-5.8-3.0.7.0-2024.02.27 | Link | |
| 4 | 7.9 | OCA HPC プラグイン |
5.8 | - | OracleLinux-7-OCA-RHCK-OFED-5.8-3.0.7.0-2024.02.27 | Link | |
| 5 | 8.7 | 個別RPM | 5.4 | - | OracleLinux-8-RHCK-OFED-5.4-3.6.8.1-2023.05.18 | Link | |
| 6 | 7.9 | 個別RPM | 5.4 | - | OracleLinux-7-RHCK-3.10.0-OFED-5.4-3.6.8.1-2023.05.18 | Link | |
| 7 | GPUシェイプ | 8.9 | OCA HPC プラグイン |
23.10 | 550/12.4 | OracleLinux-8-OCA-RHCK-OFED-23.10-2.1.3.1-GPU-550-CUDA-12.4 | Link |
| 8 | 7.9 | OCA HPC プラグイン |
23.10 | 550/12.4 | OracleLinux-7-OCA-RHCK-OFED-23.10-2.1.3.1-GPU-550-CUDA-12.4 | Link | |
| 9 | 8.8 | OCA HPC プラグイン |
5.8 | 535/12.2 | OracleLinux-8-OCA-RHCK-OFED-5.8 | Link | |
| 10 | 7.9 | OCA HPC プラグイン |
5.8 | 535/12.2 | OracleLinux-7-OCA-RHCK-OFED-5.8 | Link | |
| 11 | 7.9 | 個別RPM | 5.4 | 515/11.7 | OracleLinux-7-RHCK-3.10.0-OFED-5.4-3.6.8.1-GPU-515-2023.05.18 | Link | |
| 12 | HPCシェイプ | 8.10 | OCA HPC プラグイン |
23.10 | - | OracleLinux-8-OCA-RHCK-OFED-23.10-2.1.3.1-2024.09.18-0 | Link |
※4）OCIへのログインを要求された場合は、ログインを完了して下さい。
本章は、 1. クラスタネットワーキングイメージ一覧 で選択した クラスタネットワーキングイメージ をインスタンスデプロイ時にどのように指定するかを解説します。
クラスタ・ネットワーク に接続するインスタンスのデプロイ方法は、主に以下3種類が存在します。
- OCIコンソールを使用する方法
- HPCクラスタスタック を使用する方法
- Terraform スクリプトを使用する方法
本章は、選択した クラスタネットワーキングイメージ をどのように指定するか、これらのデプロイ方法毎に解説します。
OCIコンソールを使用して クラスタ・ネットワーク に接続するインスタンスをデプロイする場合、 インスタンス構成 を予め作成しますが、この インスタンス構成 の イメージとシェイプ フィールドで クラスタネットワーキングイメージ を選択します。

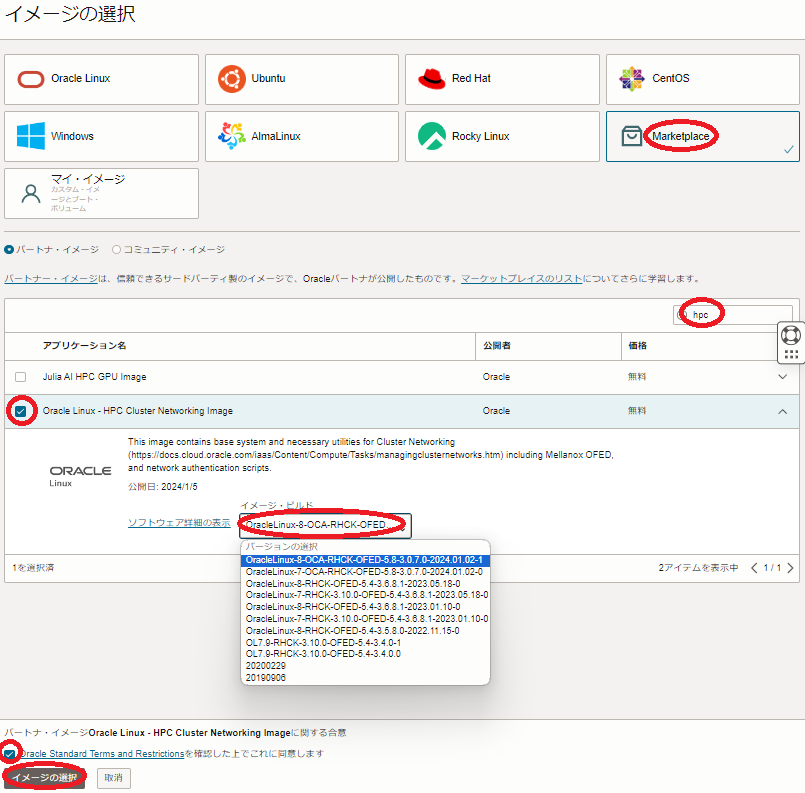

以下 イメージの選択 サイドバーで、 Marketplace を選択し検索フィールドに hpc （HPC クラスタネットワーキングイメージ ）か gpu （GPU クラスタネットワーキングイメージ ）と入力して表示される Oracle Linux - HPC Cluster Networking Image あるいは Oracle Linux - GPU Cluster Networking Image を選択して表示される イメージ・ビルド フィールドで適切なOSイメージを選択（※5）し、 Oracle Standard Terms and Restrictionsを確認した上でこれに同意します チェックボックスをチェックし イメージの選択 ボタンをクリックします。
※5）前章一覧表中の イメージ名の先頭 列を参照し、適切な イメージ・ビルド を選択します。

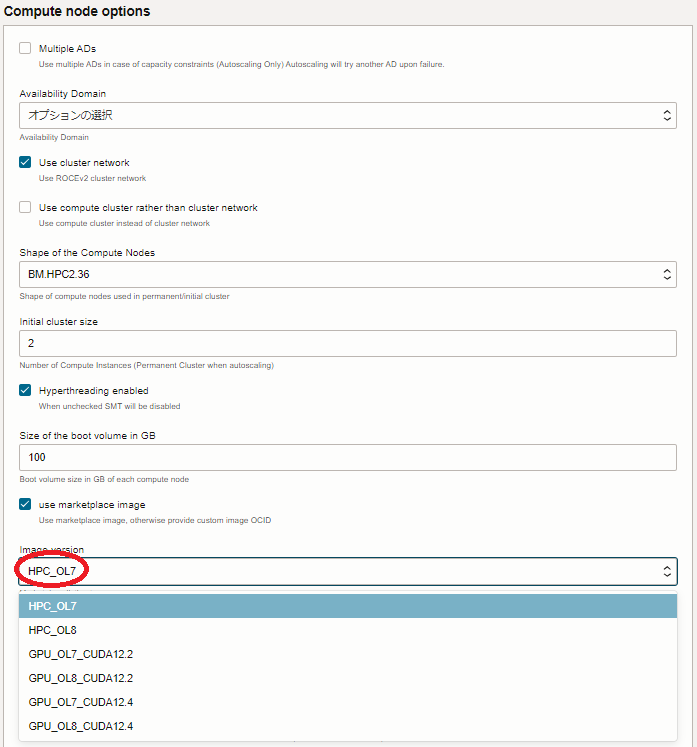

HPCクラスタスタック を使用して クラスタ・ネットワーク に接続するインスタンスをデプロイする場合、 スタック メニュー中の以下 Compute node options フィールドの Image version プルダウンメニューで適切な クラスタネットワーキングイメージ を選択します。
なお、本テクニカルTipsが前提とする HPCクラスタスタック は、バージョン 2.10.4.1 です。
各選択肢は、以下の クラスタネットワーキングイメージ に対応しています。
| メニュー名 | 前章一覧表中のNo. |
|---|---|
| HPC_OL7 | 2 |
| HPC_OL8 | 1 |
| GPU_OL7_CUDA12.2 | 10 |
| GPU_OL8_CUDA12.2 | 9 |
| GPU_OL7_CUDA12.4 | 8 |
| GPU_OL8_CUDA12.4 | 7 |
なお、個別RPMを使用する クラスタネットワーキングイメージ は、現在最新の HPCクラスタスタック では使用することが出来ません。
Terraform スクリプトを使用して クラスタ・ネットワーク に接続するインスタンスをデプロイする場合、通常イメージのOCIDをスクリプト内に指定します。
1. クラスタネットワーキングイメージ一覧 の各 クラスタネットワーキングイメージ は、以下のOCIDに対応しています。
| 前章一覧表中のNo. | OCID |
|---|---|
| 1 | ocid1.image.oc1..aaaaaaaaxiqlqer2ycd7hgto7in7raojq7v5kud6wlakmm7u7q64ai352tzq |
| 2 | ocid1.image.oc1..aaaaaaaano7btfbh7cvbaygka4fehemtsal7f7l2qx6oqvbwua6xnszdvaha |
| 3 | ocid1.image.oc1..aaaaaaaa2irxaj3eqti6nlggadyo2avsinc6cscxrphsldiuqebcaljlqomq |
| 4 | ocid1.image.oc1..aaaaaaaabjywapqbljm2hqmpcf6rl2xsc7miz4ilx2bb6o2iwcaf37smyxqa |
| 5 | ocid1.image.oc1..aaaaaaaaceagnur6krcfous5gxp2iwkv2teiqijbntbpwc4b3alxkzyqi25a |
| 6 | ocid1.image.oc1..aaaaaaaa2ukz3tuyn2st5p4pnxsqx4zzg6fi25d7ns2rvywqaalgcer2tepa |
| 7 | ocid1.image.oc1..aaaaaaaag36bbqszitkjcnnuauf3tiu3dg6bg2q7goj2uaxbbgnszan66fna |
| 8 | ocid1.image.oc1..aaaaaaaa42ozstmmllgevxjvcbompvj6632lwlsigaudh26os7rsmfbcoilq |
| 9 | ocid1.image.oc1..aaaaaaaaeka3qe2v5ucxztilltohgmsyr63s3cd55uidtve4mtietoafopeq |
| 10 | ocid1.image.oc1..aaaaaaaaliisi4m7wcz6nh7mdgezjvwxdozktccuxoawlgyephuqomotb3ia |
| 11 | ocid1.image.oc1..aaaaaaaalro3vf5xh34zvg42i3j5c4kp6rx4ndoeq6c5v5zzotl5gwjrnxra |
| 12 | ocid1.image.oc1..aaaaaaaa6nrrkywosaxdd4kur5uttrfgut5l5em73rcv4em5senqtm6fogjq |
